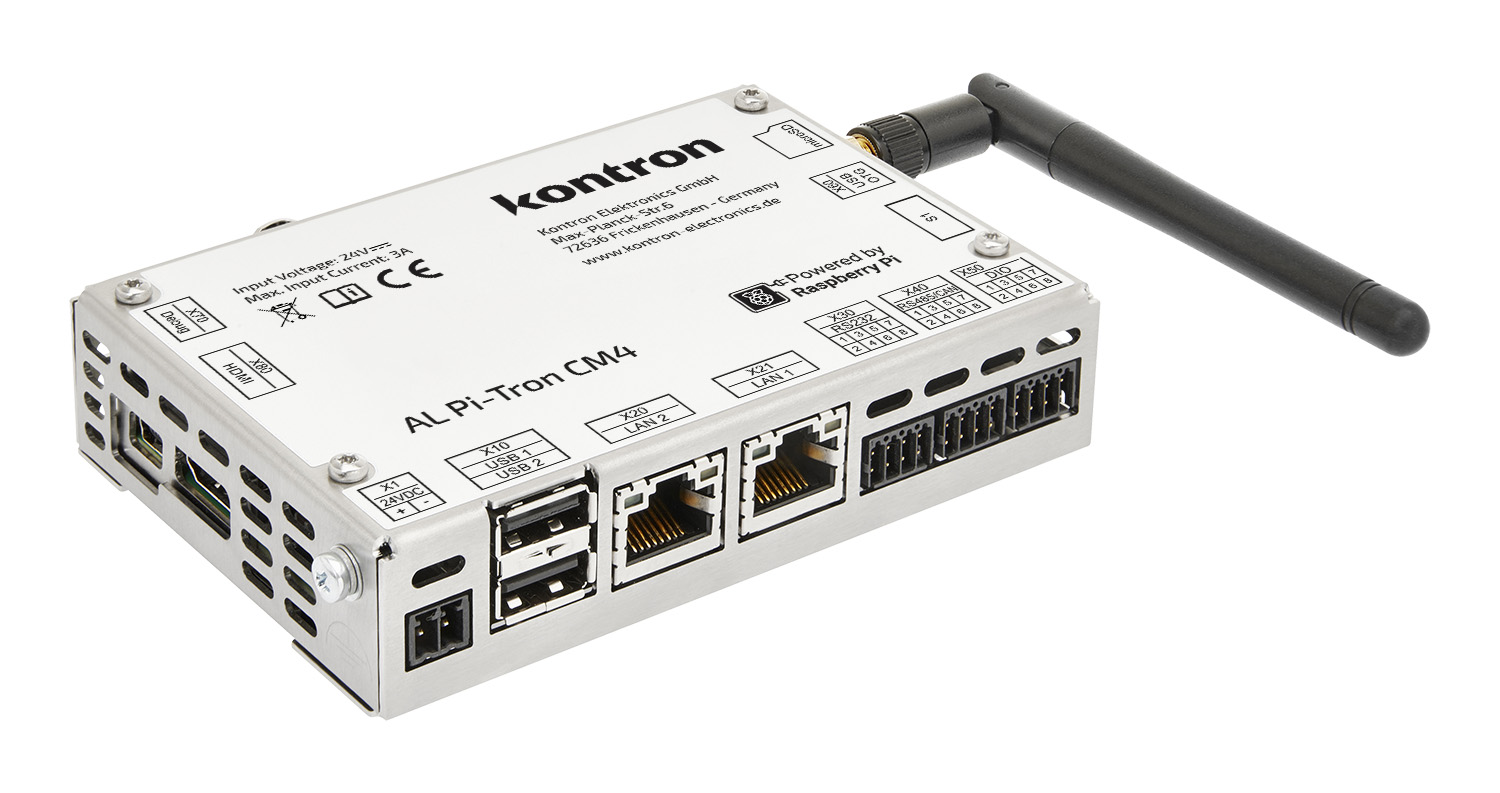

AL Pi-Tron CM4
Kompakter Box-PC, Broadcom BCM2711, 4x Arm® Cortex®-A72 @1,5 GHz
Spezifikationen
- Speicher: LPDDR4-RAM, Compute Modul CM4 Lite, 1x microSD-Karten-Slot, FRAM
- Kommunikation: Ethernet, USB, RS232, RS485, CAN, DIO, WLAN/Bluetooth
- Betriebssystem: Raspbian Linux (nicht vorinstalliert)
Der Pi-Tron CM4 basiert auf dem neuen Compute Modul der vierten Generation und bietet mit dem Broadcom BCM2711 4x Arm® Cortex®-A72, 64-bit SoC @1,5 GHz einen deutlich schnelleren Prozessor als die vorige Generation. Er verfügt mit 1 GB, 2 GB, 4 GB oder 8 GB LPDDR4-3200 SDRAM, je nach Variante, über deutlich mehr Arbeitsspeicher. Neben der SD-Karten Variante ist ein eMMC-Speicher mit 8 GB, 16 GB oder 32 GB verfügbar. Zusätzlich bietet das Board die Option auf eine vorzertifizierte WLAN/Bluetooth-Verbindung.
Ein M.2 B-Key Slot mit PCIe-Anbindung ermöglicht die Verwendung am Markt verfügbarer Module mit entsprechendem Interface. Es können z.B. mit der Google Coral AI Edge TPU oder den sehr leistungsfähigen Hailo-8™ AI-Modulen individuelle AI-Lösungen für Machine Vision und Machine/Deep Learning realisiert werden. Zur Einbindung des Pi-Tron in IoT-Lösungen ist der Einsatz von LTE-Modulen inklusive SIM-Karten und externer Antennenanbindung vorbereitet.
Der Funktionsumfang der Schnittstellen wurde deutlich erweitert. Für den universellen Einsatz ist das Automation Line AL Pi-Tron CM4 im Gehäuse erhältlich und insbesondere für Industrieanwendungen prädestiniert.
Eigenschaften
| CPU | Broadcom BCM2711 4x Arm® Cortex®-A72 @1.5 GHz, H.265 (HEVC) up to 4Kp60 decode, H.264 up to 1080p decode, 1080p30 encode OpenGL ES 3.0 graphic |
| LPDDR4-RAM | 2 GByte optional 1 GByte, 4 GByte, 8 GByte |
| eMMC | 16 GByte optional Lite/8 GByte/32 GByte (Lite: without eMMC only with microSD Card) |
| SD CARD | CM4 Lite: 1x microSD-Slot for operating system CM4 8/16/32 GB: 1x microSD-Slot only for data |
| EEPROM | 32 kbit |
| Ethernet | 1x 1 Gbit/s, 1x 10/100 Mbit/s |
| USB | 2x 2.0 Host, 1x 2.0 OTG: only for programming eMMC |
| Serial | 1x RS232, 1x RS485 |
| CAN | 1x CAN 2.0B/FD |
| WLAN/Bluetooth | Optional 2.4 GHz, 5.0 GHz IEEE 802.11 b/g/n/ac wireless BT 5.0, BLE |
| LCD INTERFACE | 1x HDMI 2.0 (up to 4Kp60) |
| Touch | Optional via USB |
| Power Supply | 24 V DC ±20 % |
| Power Consumption | 3.4 W ... 9.6 W (without periphery) |
| Form Factor | Stainless steel housing 111 x 25 x 76 mm for mounting on 35 mm DIN rail acc. EN 60715 |
| Protection Class | IP20 |
| Approvals | CE |
| Operating System | Raspbian Linux (not preinstalled) |
Downloads
Datasheets
AL Pi-Tron CM3 + AL Pi-Tron CM4 Datasheet
[ al-pi-tron-cm3-_al-pi-tron-cm4_de_datasheet.pdf, 442.31 KB, Feb.19.2024 ]
Produktbroschüre
[ produktbroschuere-de.pdf, 3.21 MB, Nov.04.2024 ]
KED Flyer IoT Bruecke zur digitalen Zukunft
[ ked-flyer-iot-bruecke-zur-digitalen-zukunft_de.pdf, 1.79 MB, Nov.04.2024 ]
Manuals
AL_Pi-Tron_CM4_User_Guide_EN
[ al_pi-tron_cm4_user_guide_en.pdf, 1.77 MB, May.23.2023 ]
General Safety Instruction
[ general-safety-instructions.pdf, 628.88 KB, Aug.02.2024 ]
Services
Kontron Services Brochure
[ kontron-services-brochure.pdf, 8.9 MB, Dec.17.2020 ]
