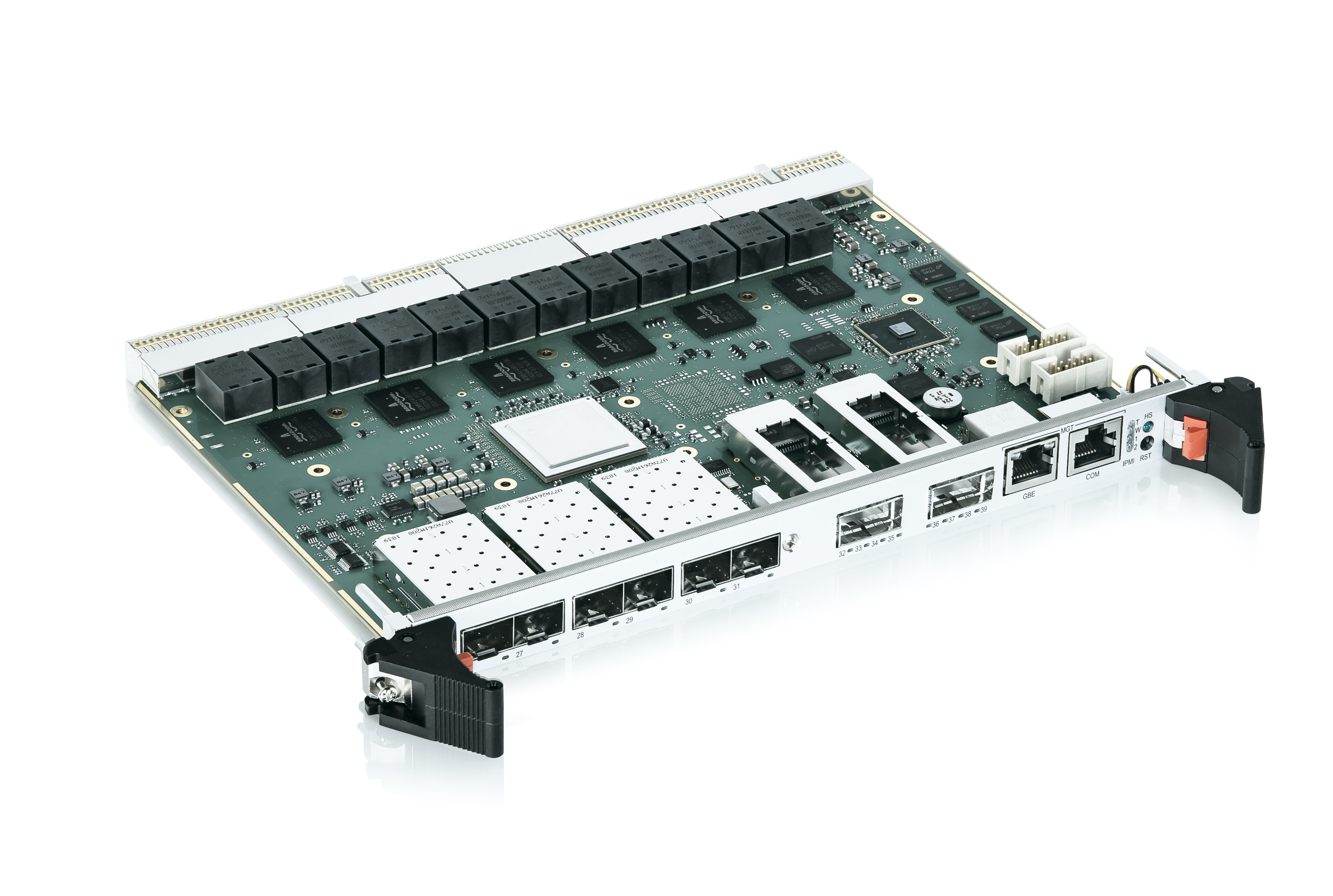

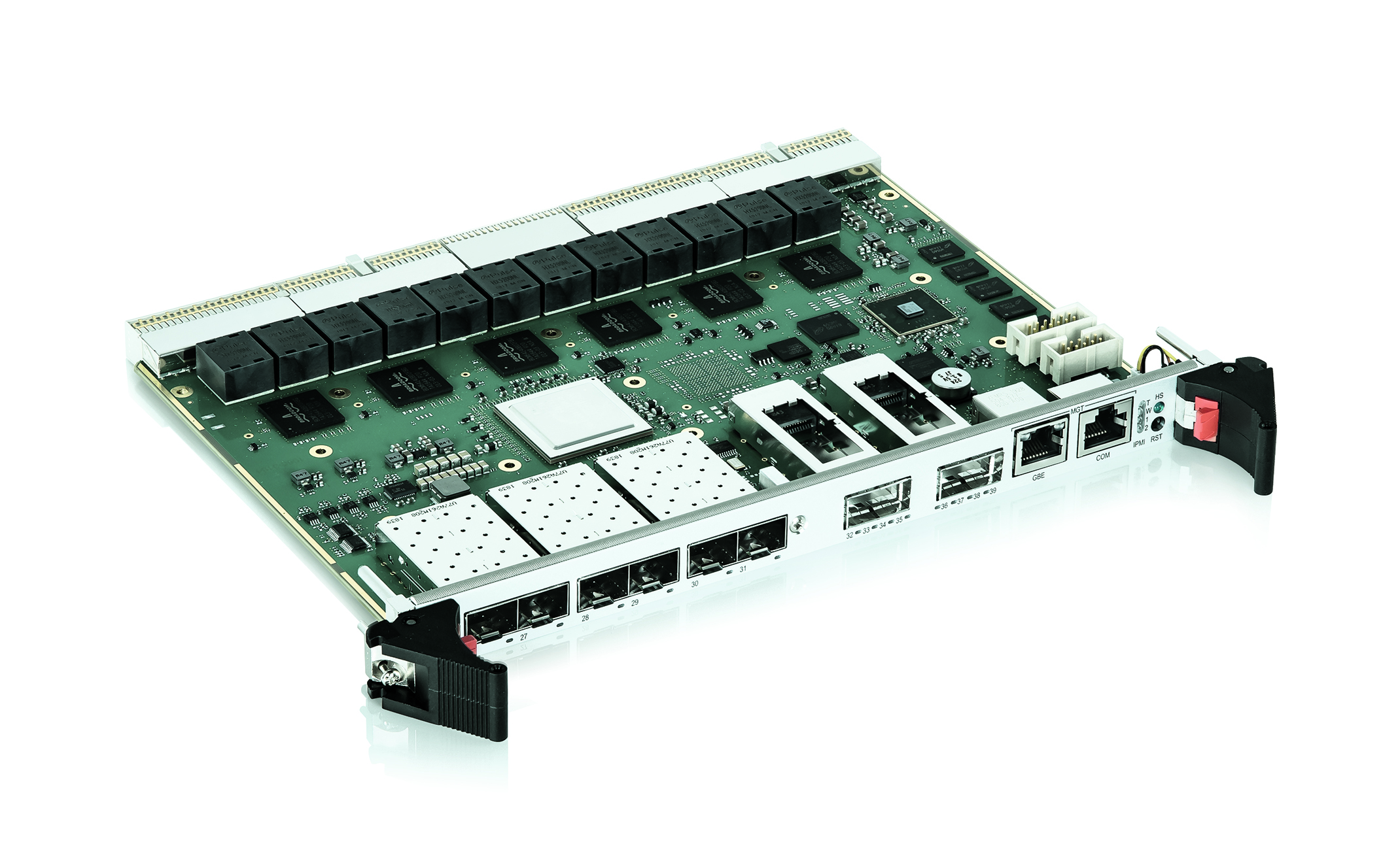

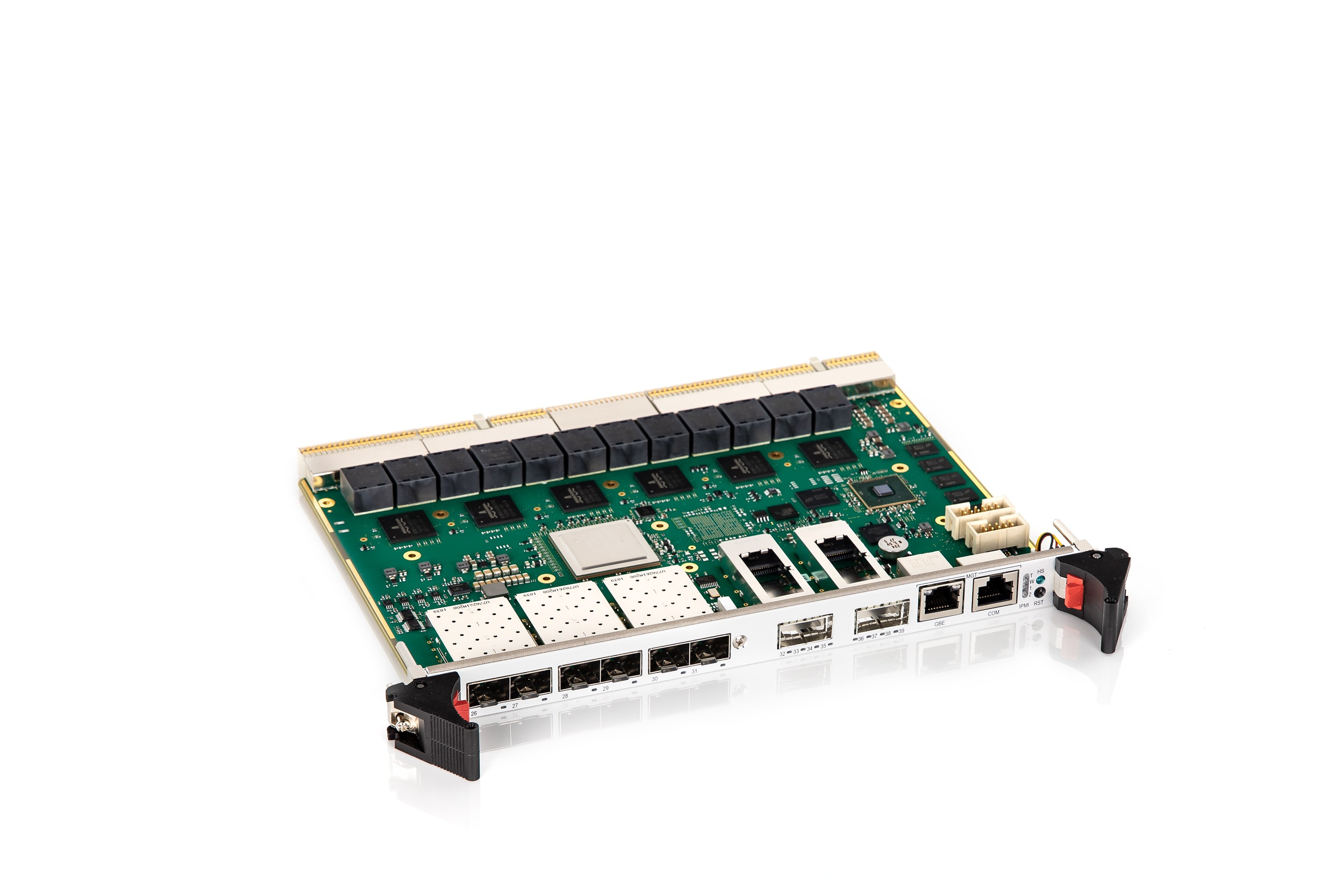

CP6940 Neu
6U CompactPCI®/VME 1/10/40 Gigabit Ethernet Switch
Mouseover Zoom loading...
Spezifikationen
- Für Langzeitprogramme und raue Umgebungen
- PICMG2.16 und VITA31.1
- QSFP+, SFP+, SFP, RJ45 uplink Optionen
- L2-only Value Version für Standard-Umgebungen
- Design und Produktion in Europa
Der 1/10/40 Gigabit Ethernet Switch CP6940 für CompactPCI® und VME embedded Systeme ist speziell für Multicast-Anwendungen optimiert undt für Langzeitprogramme und den Einsatz in rauen Umgebungen sowie im erweiterten Temperaturbereich von -40°C bis +85°C ausgelegt. Er eignet sich ideal für Multi-CPU Hochleistungs-Server im Luftfahrt- oder Verteidigungssektor sowie für Kommunikations-Netzwerke jeder Art und wird in Europa produziert.
Hochleistung bis 40G optimiert für Multicast-Anwendungen
Das CP6940 Design setzt auf die hoch integrierte Single-Chip Switch Technologie von Broadcom und einen zusätzlichen leistungsstarken QorIQ® Mikrocontroller. Dies ermöglicht einen höheren Durchsatz beim Multicast Datenverkehr durch schnellere Einrichtung von Daten-Routings und eine erheblich höhere Leistung bei der Protokollverarbeitung. Der CP6940 unterstützt QSFP+ Module für leistungsfähige Netzwerkverbindungen über 2x40G oder 8x10G Ports, sowie SFP+ Module für unterschiedliche Übertragungsraten von 1, 2.5, 5 und 10GBase-x. Die kostenoptimierte Value Version unterstützt Layer 2 für Standard-Umgebungen.
Layer 2 und 3 Switching sowie Routing mit voll ausgebautem Management
Der Switch entspricht den beiden Konformitätsstandards PICMG 2.16 für CompactPCI® und VITA31.1 für VME. Er arbeitet nicht-blockierend und bietet Layer 2 und 3 Funktionalität mit voll ausgebautem Management. Features wie Hot Swap, Intelligent Platform Management Interface (IPMI), SNMP Protokoll sowie integrierte Test-Optionen gestalten Administration, Überwachung und Wartung einfach und zeitsparend. Zum reichhaltigen Funktionsumfang zählt die Unterstützung für IPv4/IPv6 Weiterleitung und Multicast, Routing, Switching, Quality of Service, VLANs, Spanning Tree (STP, RSTP, MSTP), Zeitsynchronisation mittels 802.1AS und Zugangskontrolle. Mit der zugehörigen Software kann der Switch zu einem Time-sensitive Networking (TSN) Switch ausgebaut werden.
CP6940 Varianten sind weitgehend rückwärts kompatibel zu CP6930 und CP6924.
Eigenschaften
| Power Consumption | max. 60 W |
| Dimension (H x W) | 233.5 mm x 160 mm |
| Cooling | Forced Air Cooling |
| Operation Temperature | -40°C / +70°C |
| Available Extensions | Rear Transition Module CP-RIO6-923 |
| Fabric Interface Support | PICMG2.16 and VITA31.1 |
| Routing Protocols | Including: Static routing, VLAN/Port based routing, GARP/GVRP, GMRP, ARP, ICMP, OSPF, RIP, VRRP, DVMRP, DHCP/Bootp relay BFD detection |
| Ethernet/Bridging Protocols | Including: Link aggregation (802.3ad), VLANs (802.1Q), QoS (IEEE 802.1p), Spanning tree (802.1s, 802.1d, 802.1w, PVST, RPVST), Flow control (802.3x) |
| RTM Support | CP-RIO6-923 |
| Management | via SNMP, Command Line (Telnet, SSH), In-band and Out of band via Ethernet or RS232. IPMI. Power On Self Test. DHCP server. NTP server feature. Field upgradable. Dual boot images with roll-back capabilities. Advanced management monitoring features |
| IPMI | IPMI V1.5 |
| GbE Switch Features | 1/10/40 GbE layer 2 and 3 fully managed |
| Form Factor | 6U 4HP (single slot) |
| Rear I/O | 24x 10/100/1000 Base-T link ports on backplane or RTM, 1x RS232 for management |
| Bus type | CompactPCI |
| Packet Switched Backplane | PICMG2.16 and VITA 31.1 |
| 4HP Version |
| Hot Swap |
| Ports | Options: 40G or 4x 1G/10G for QSFP+; 1/2.5/5/10G for SFP+; SGMII/1G for SFP; |
| MTBF | 138,000h @ 30°C (MIL-HDBK-217 FN2, Ground Benign, Controlled) |
