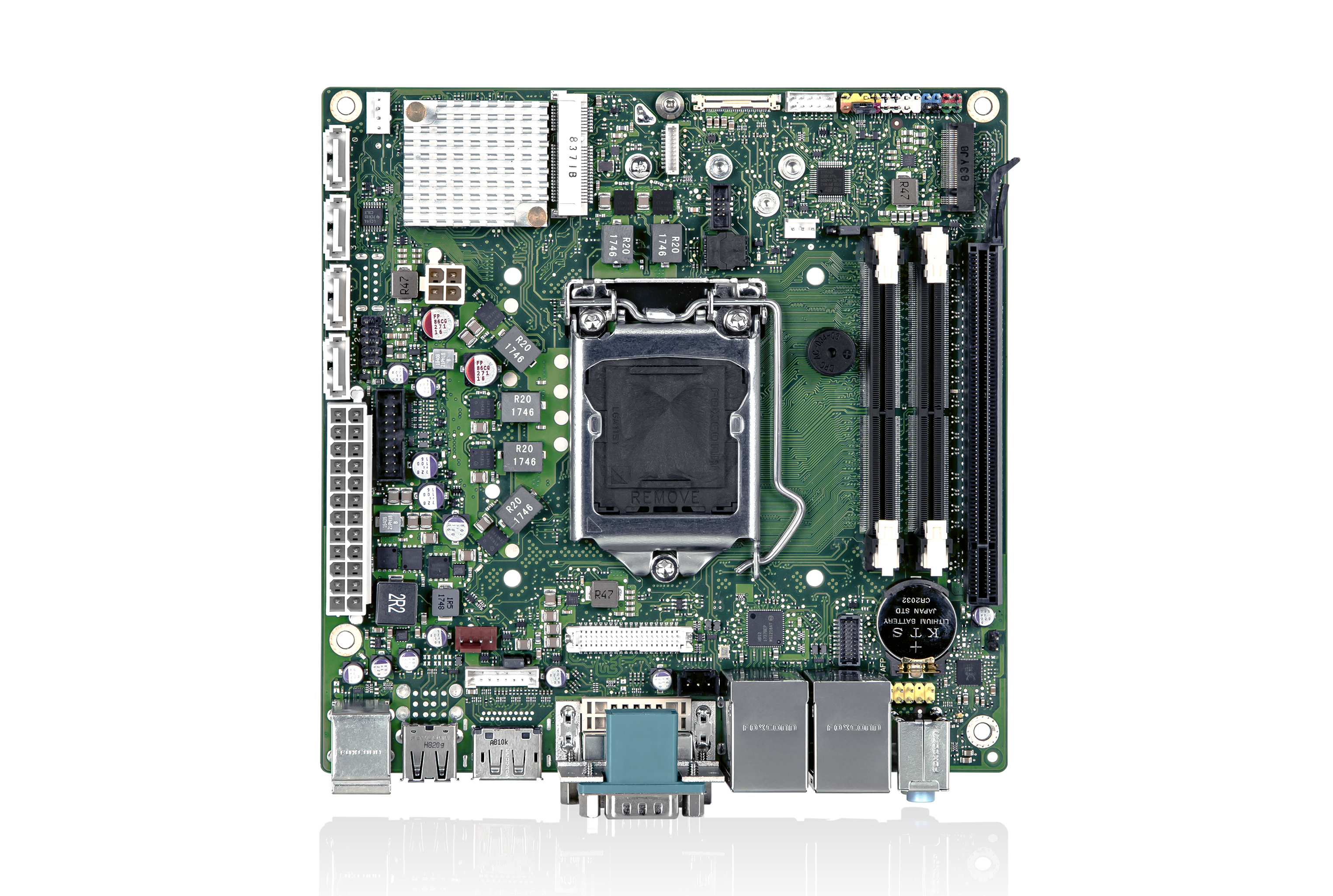

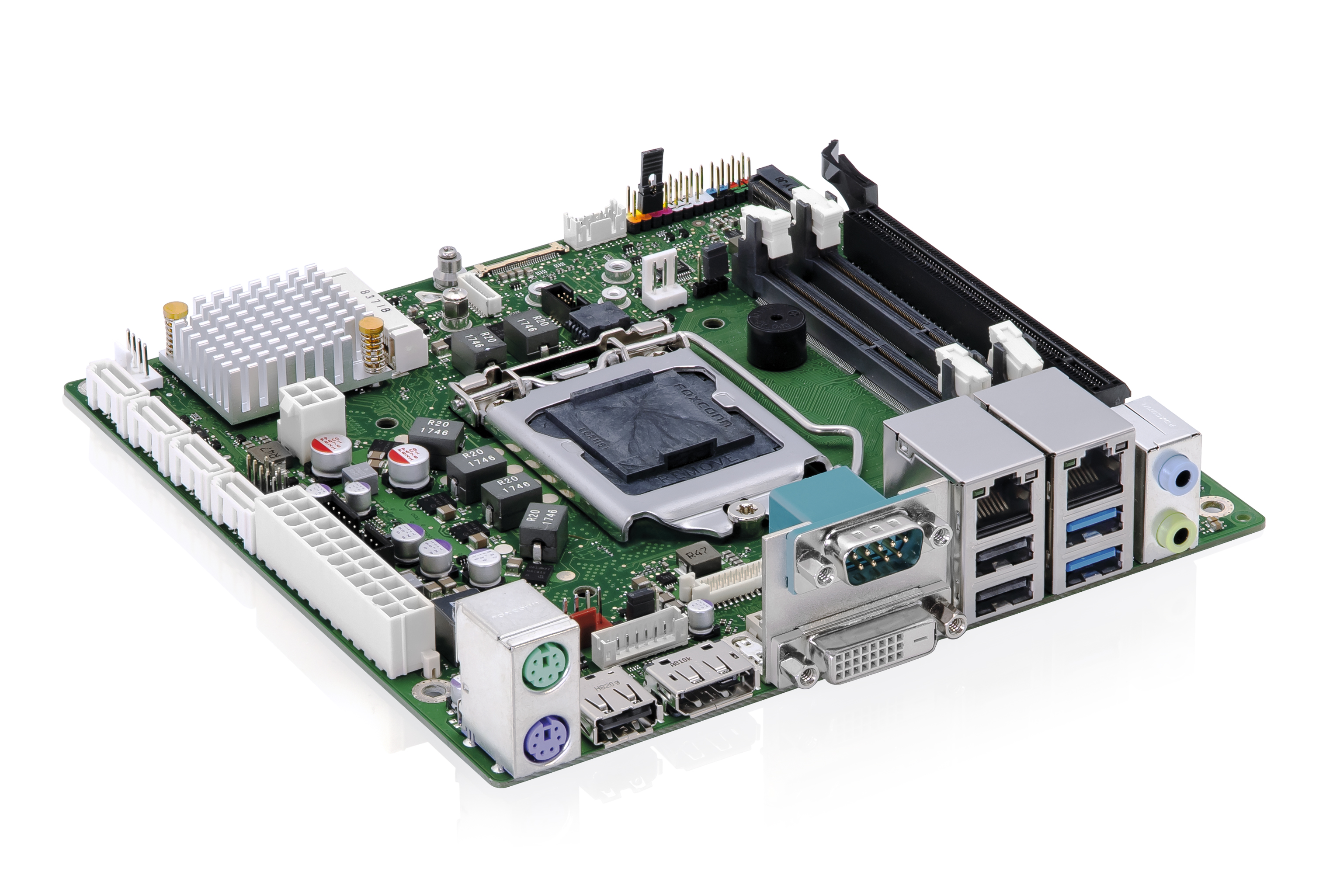

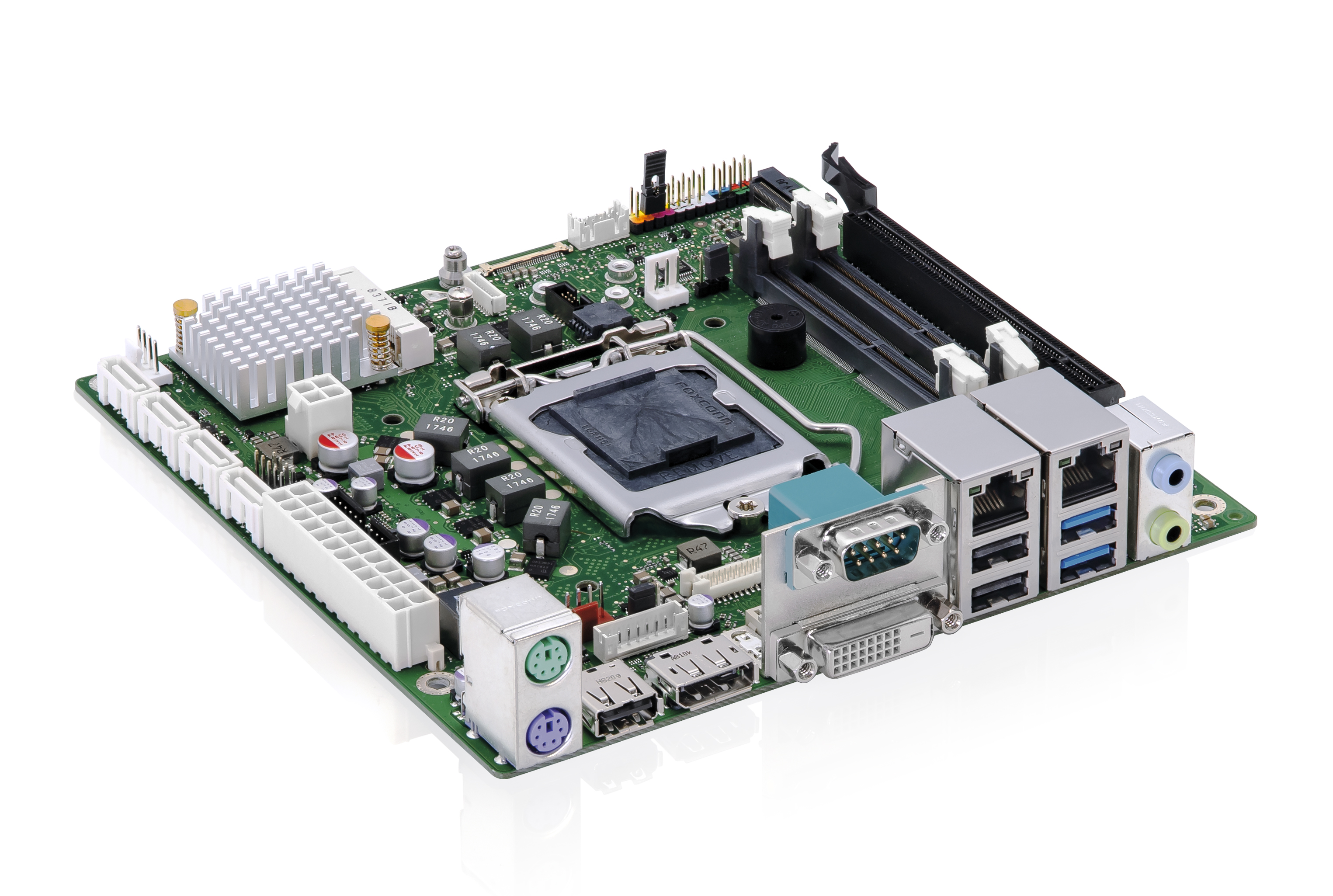

D3634-S mITX
Industrie Motherboard mit 8./9. Gen. Intel® Core™ i Prozessoren
Mouseover Zoom loading...
Spezifikationen
- cTDP - Einfache & flexible Reduzierung des CPU-TDP
- Kostengünstige iH310 Industrie-Plattform
- Dual Channel LVDS & eDP
- M.2 SSD & Mini-PCIe-Sockel
- ATX-Netzteil oder einfache 12-V-Versorgung
Das Motherboard D3634-S mITX ist eine außergewöhnlich intelligente Lösung für industrielle Anforderungen. Es ist mit dem kostenoptimierten Intel® H310 Express Chipsatz ausgestattet. Das Motherboard unterstützt die Intel® Core™ i9/i7/i5/i3 (8./9. Gen) und die Intel® Pentium® / Intel® Celeron® Prozessor Serie bis zu 95 W TDP. Es verfügt außerdem über 2x LAN und eDP und ist für einen erweiterten Betriebstemperaturbereich von bis zu 60 °C und für den 24/7-Dauerbetrieb ausgelegt und zugelassen.
Vorzüge von Kontron Motherboards:
- Höchste Qualität dank deutscher Entwicklung und Produktion
- Striktes Lifecycle Management und zuverlässige Produktpflege
- Umfangreiches Feature- und Tool-Set
- Exzellenter technischer Support
- Geringe Gesamtkosten-Betrachtung
Eigenschaften
| Processor | Intel® 8th & 9th Gen. Core™ i9 / i7 / i5 / i3 Processor Series Intel® Pentium® / Intel Celeron® processor series |
| Chipset | Intel® H310 Chipset |
| Main Memory | 2x DDR4 2666 SO-DIMM up to 32GByte |
| Graphics Controller | Intel® UHD Graphics, DX12 |

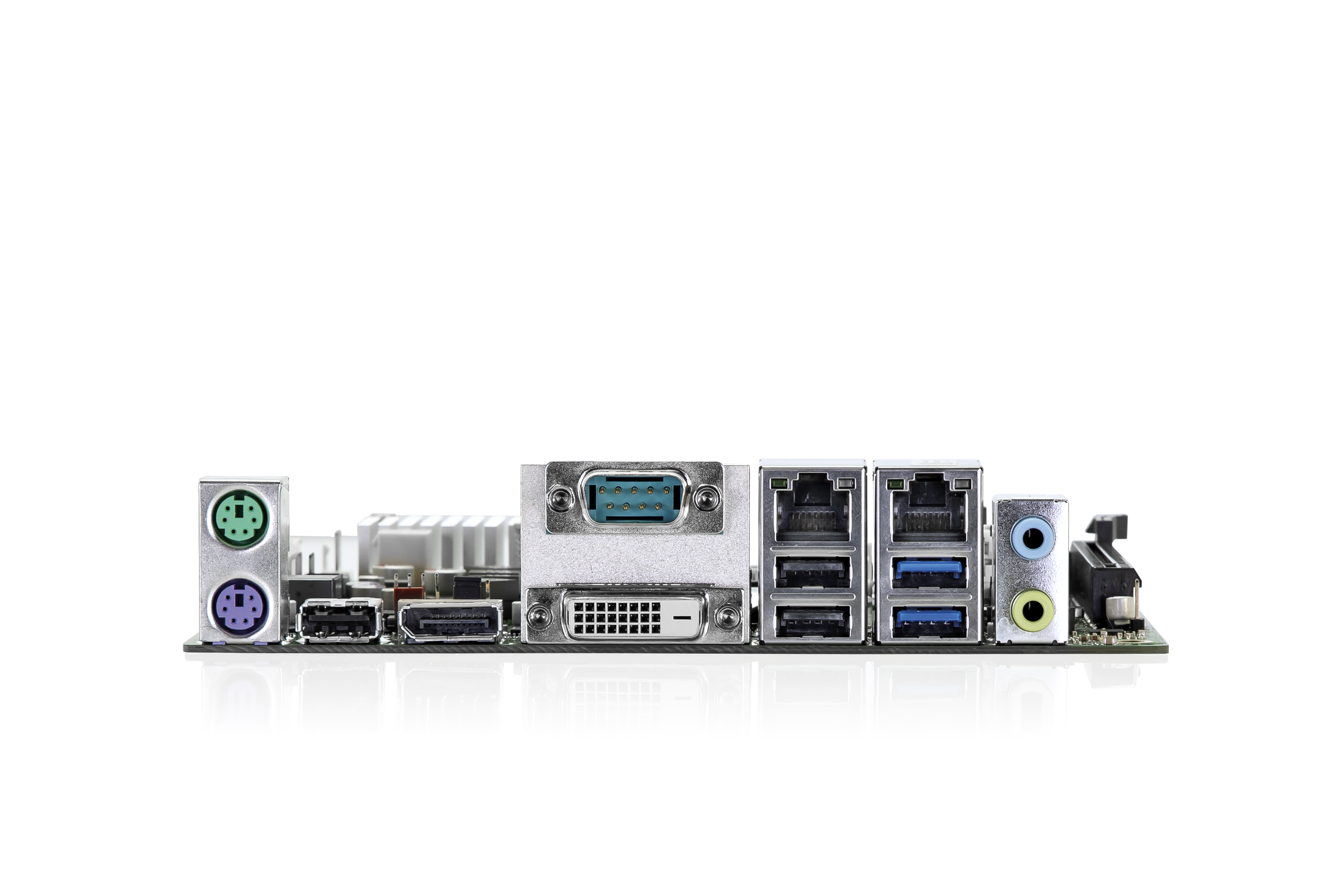

| Display | 1x DP V1.2 1x DVI-D |
| Audio Controller | Realtek ALC671 |
| Audio | 5.1-channel, High Definition Audio Codec |
| Ethernet | Intel i219LM & i210AT with 10/100/1000 MBit/s |
| USB | 3x USB 2.0, 2x USB 2.0 (by header) 2x USB 3.1 Gen1, 2x USB 3.1 Gen1 (by header) |
| Serial | 1x RS232 1x RS232/422/485 (by header) |
| Available I/Os | 1x 8Bit GPIO (by header) |
| SATA | 4x Serial ATA III 600 Interface (up to 6GBit/s), NCQ, AHCI |
| Expansion | 1x M.2 Key-M PCIe (2242/2260/2280; 2 lanes) 1x Mini PCIe (halfsize/fullsize) PCIe x16: 1x Gen3 |
| Power connector | ATX Power Supply (24+4 Pin) |
| Input Voltage | ATX (Multirail) or Single 12 V |
| BIOS | AMI Aptio 5.x (UEFI) BIOS |
| Watchdog | 3 Level HW Watchdog (BIOS POST / BIOS BOOT / OS) |
| Real Time Clock | integrated; CMOS Battery buffered |
| Cooling | 2x PWM fan (CPU/System) |
| Operating System | Windows 10 Linux-64 |
| Mechanical Dimensions | Mini-ITX (170 x 170 mm / 6.7" x 6.7") |
| Operation Temperature | 0°C-60°C |
| Humidity | 5%-85% |
| Certifications | cTÜVus acc. IEC62368-1, CE Class B Industrial Immunity, FCC-B verified |
Downloads
Driver Updates
BIOS Updates
Datasheets
Datasheet D3634-S mITX
[ d3634-smitx_en_data-sheet_kontron.pdf, 992.05 KB, Jan.12.2024 ]
Manuals
General Safety Instruction
[ general-safety-instructions.pdf, 628.88 KB, Aug.02.2024 ]
White Papers
Modules and Motherboards WP [eingeschränkter Download]
Tech Spec Sheet
Motherboard and SMARTCASE™ Tech Specs
[ productoverview_motherboards.pdf, 7.28 MB, Nov.21.2024 ]
Services
Kontron Services Brochure
[ kontron-services-brochure.pdf, 8.9 MB, Dec.17.2020 ]
Zubehör
|
SMARTCASE™ S720 S26361-F5000-J003 |
|
IPC mini-ITX Chassis incl. illuminated power button, HDD cage w. 4 pin PWM fan, SATA and drive power cable, stands (horizon./vert.), wall mount, Chassis intrusion, lockable DC-In incl. specific EMC filter (12V/60W max.) non branded! | |
|
SMARTCASE™ I720 S26361-F5000-J007 |
|
||
|
Active Cooler LGA1151 S26361-F5000-C011 |
|
Low-rise active cooler suitable for D363x-S and related SMARTCASE™ S720 chassis | |
|
Internal PSU for chassis Kit S26361-F5000-P004 |
|
AC Adapter, 12V / 5.4A, 65W, low profile extension card format | |
|
COM Cable "long" S26361-F5000-K010 |
|
with fullsize slot bracket | |
|
Risercard S26361-F5000-R006 |
|
1 x PCIe x4 | |
|
4 x COM Extension Board S26361-F5000-R010 |
|
provides 4x COM RS232 ports (incl. RS422/485- if application software is installed) | |
|
Mini-PCIe to M.2 2230 Converter for WLAN/BT S26361-F5000-M003 |
|
all Boards with fullsize Mini-PCIe socket | |
|
DP 20P M to HDMI Adapter F5000-A007 |
|
DP 20P M to HDMI Adapter, up to 4k @ 60 Hz |
