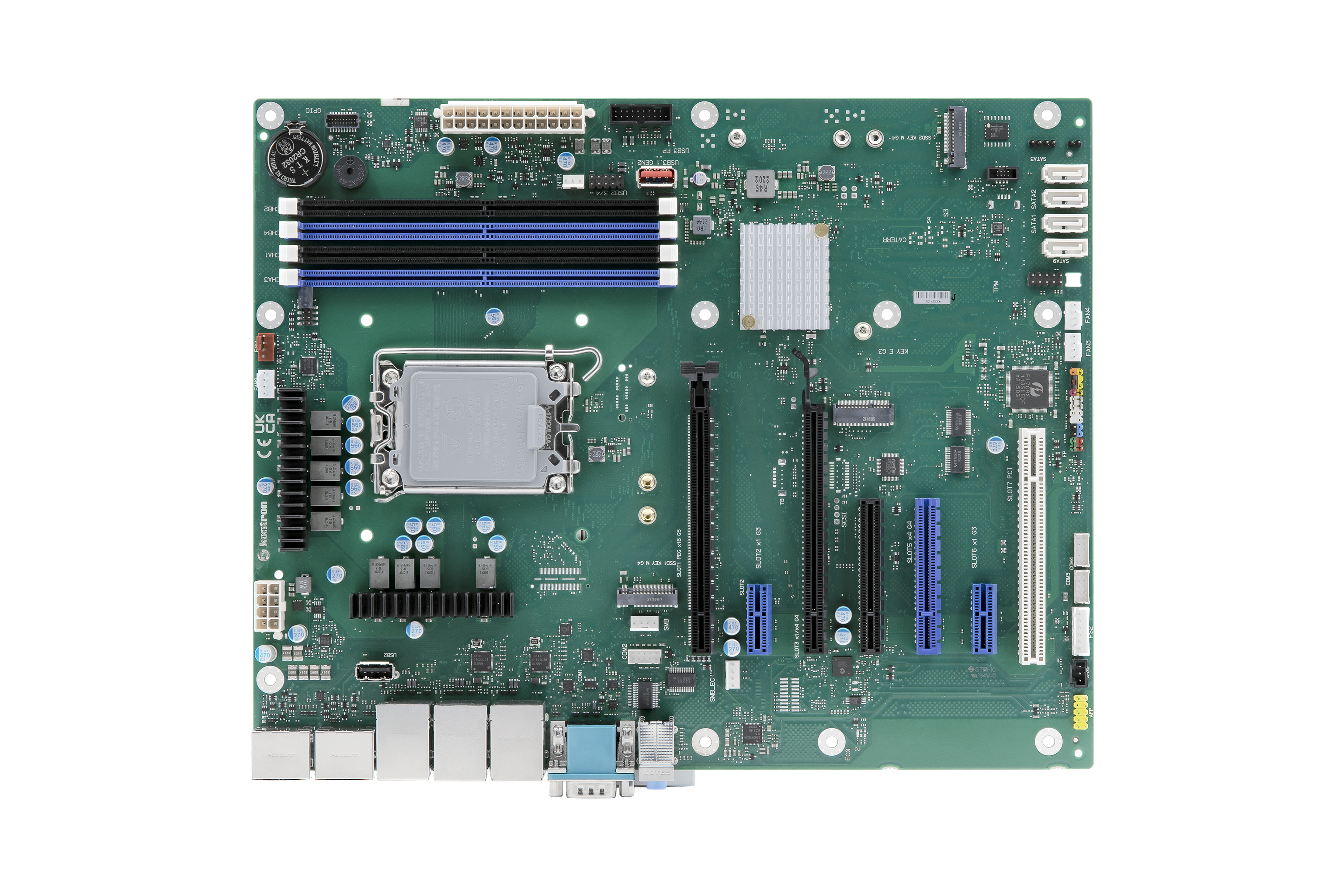

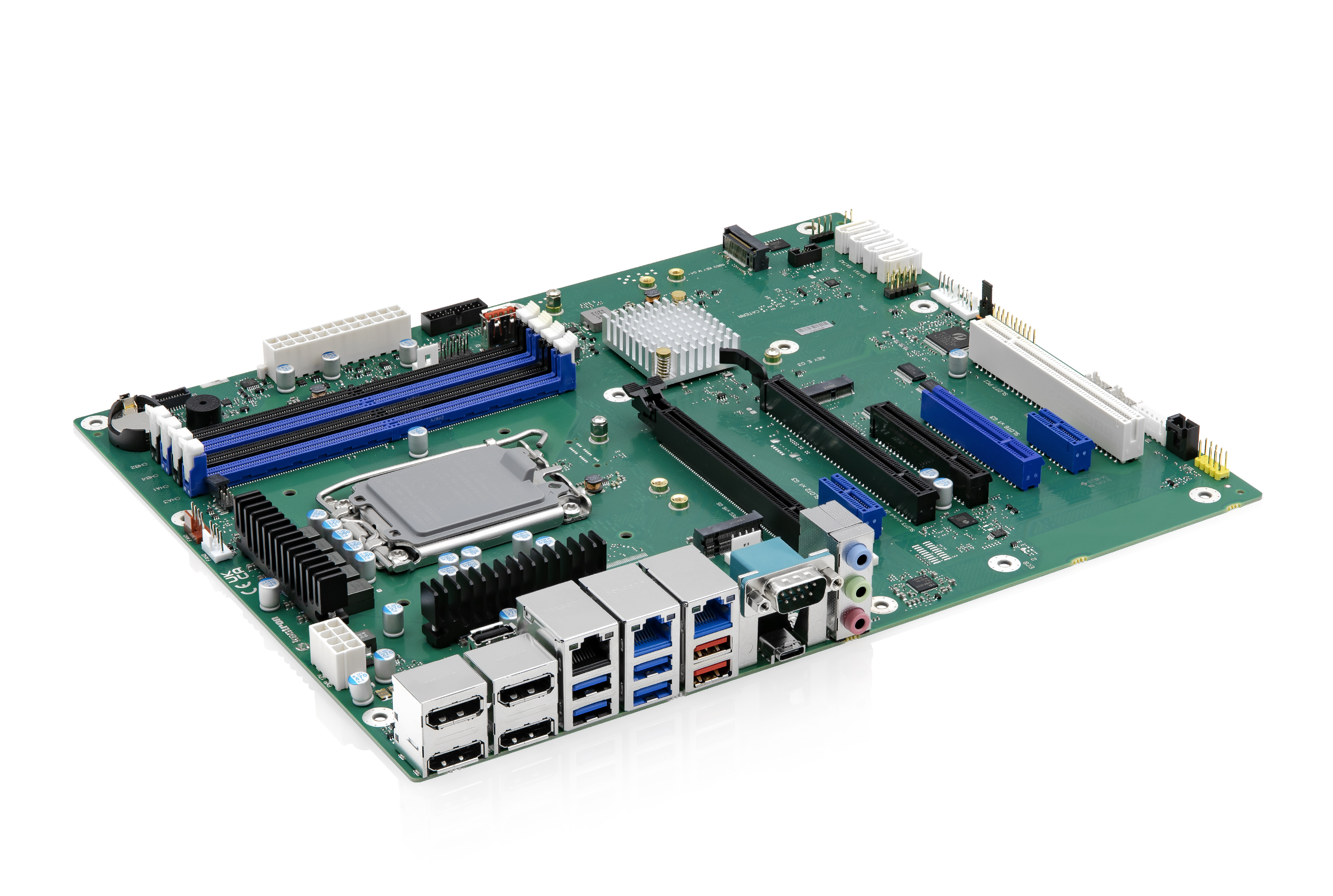

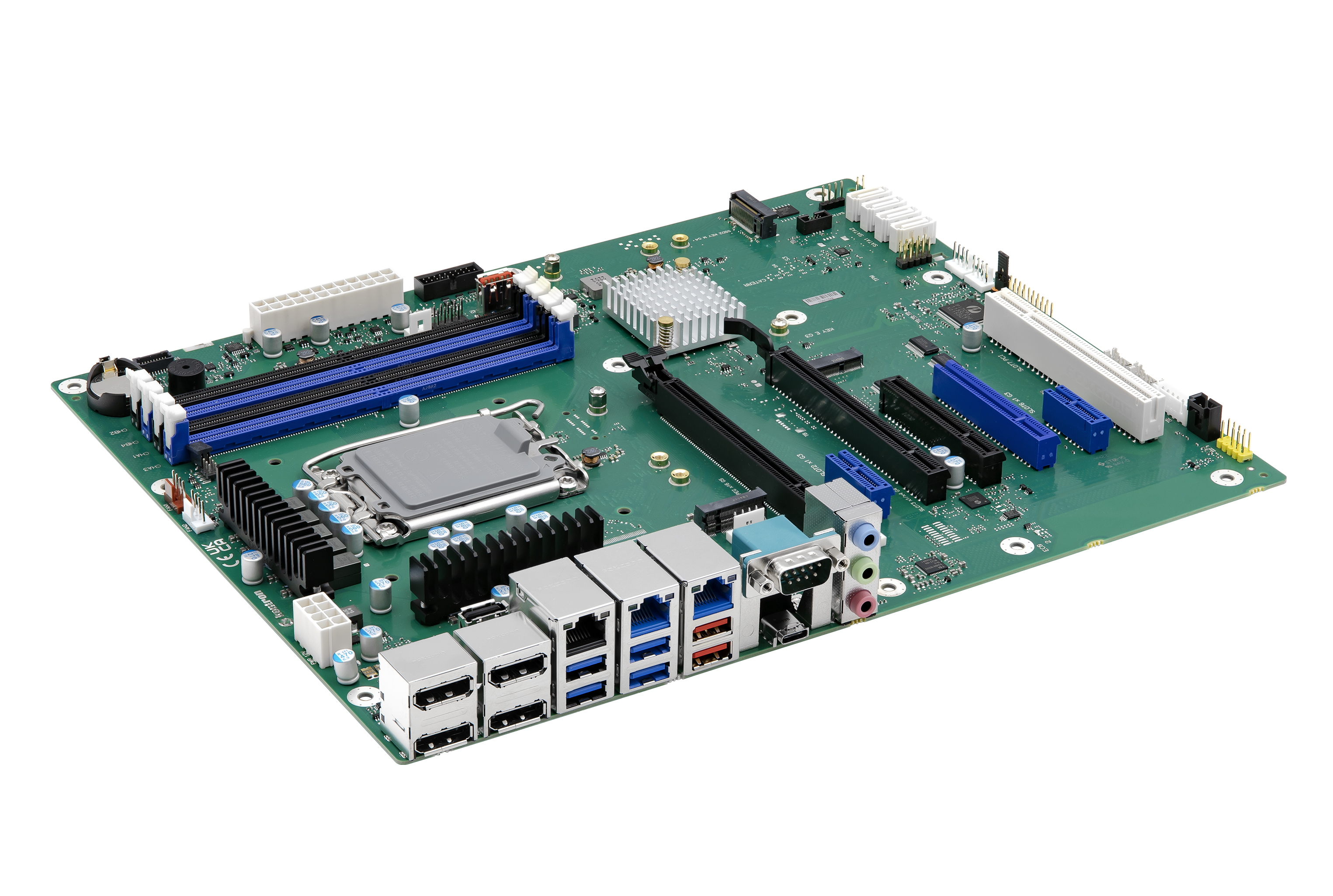

K3851-R ATX
Industrie Motherboard mit Intel® Core™ Prozessoren (12./13./14. Gen.)
Mouseover Zoom loading...
Spezifikationen
- Neueste DDR5-Speichertechnologie für erstklassige Systemleistung
- Intel® UHD-Grafik 7xx, angetrieben durch Xe Architektur
- Dreifach LAN 1GbE/2.5GbE inkl. Teaming und TSN-Unterstützung
- Dual M.2 Key-M SSD- und single M.2 Key-E WLAN-Steckplatz
- Leistungsstarke USB 3.2 Gen 2/Type-C, 4x COM, GPIO, PCI Slot
Das Industrie-Motherboard K3851-R ATX ist mit dem hochleistungsfähigen Intel® R680E Chipsatz ausgestattet und unterstützt die Intel® Core™ i9/i7/i5/i3 Prozessoren (12./13./14. Gen.) sowie Prozessoren der Intel® Pentium® & Intel® Celeron® Serie. Es ist für den 24/7-Dauerbetrieb und Temperaturbereich von bis zu 60 °C entwickelt und zugelassen, bietet eine hohe Funktionalität und passt perfekt zu den speziellen Anforderungen unterschiedlicher Märkte. Das K3851-R ATX bietet iAMT-basiertes Out-of-Band-Management Funktionen und unterstützt neueste Features, wie DDR5 oder PCI Express Gen5 sowie TSN oder Realtime (TCC). Es ist daher besonders geeignet für Anwendungen in den Märkten Industrial Automation, wie Steuerungs-PCs im 19"" Rack-Format (u.a. für Robotik), Medizin-Technik, hoch performanten Workstations für CAD-Anwendungen, Video-Bearbeitung und -Anzeigen und viele weitere.
Vorzüge der Kontron Motherboards:
- Höchste Qualität dank deutscher Entwicklung und Produktion
- Striktes Lifecycle Management und zuverlässige Produktpflege
- Umfassendes Feature- und Tool-Set
- Exzellenter technischer Support
- Geringe Gesamtkosten-Betrachtung
Eigenschaften
| Processor | Intel® Core™ i9 / i7 / i5 / i3 Processor Series (12th/13th/14th Gen.) Intel® Pentium®/Intel® Celeron® processor series |
| Chipset | Intel® R680E Chipset |
| Main Memory | 4x DDR5-4800 DIMM Sockets up to 128 GByte, Dual Channel, ECC-support |
| Graphics Controller | Intel® UHD Graphics 7xx (depends on installed processor) |
| Display | 4x DPP V1.4a @8k Optional VGA-Ext. D3653 |
| Audio Controller | Tempo Semiconductor 92HD91B |
| Audio | 5.1-channel; High Definition Audio Codec |
| Ethernet | 1x Intel® i219LM with 10/100/1000 MBit/s, iAMT features 2x Intel® i226LM with 10/100/1000/2500 MBit/s, TSN Support |

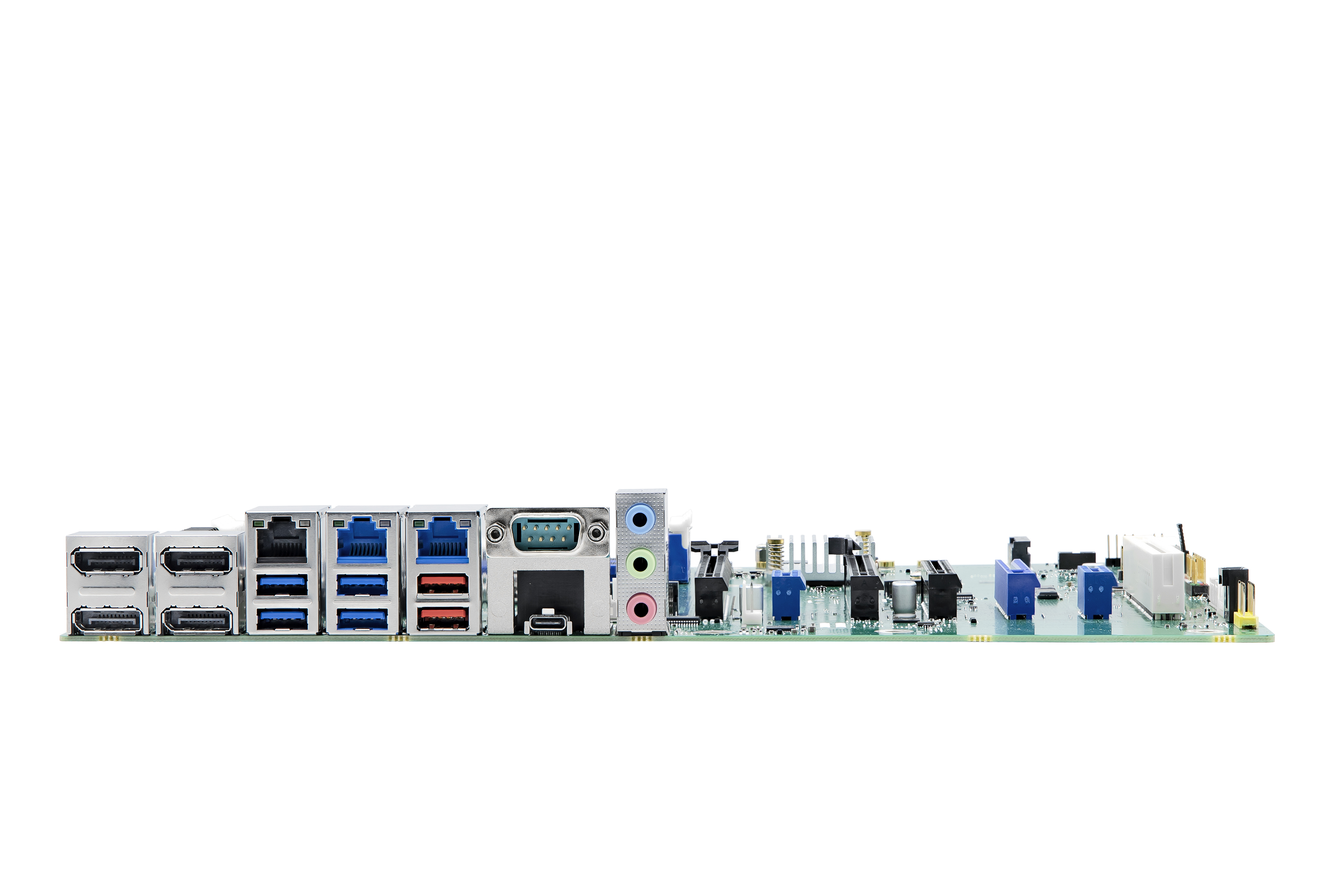

| USB | 2x USB 3.2 Gen 2 (rear I/O, Type-A), 1x USB 3.2 Gen 2 (rear I/O, Type-C with locking option), 4x USB 3.2 Gen1 (rear I/O, Type-A), 2x USB 3.2 Gen1 (by header), 2x USB 2.0 (by header), 1x USB 3.2 Gen2 (internal Type-A stick socket), 1x USB 2.0 (internal Type-A stick socket) |
| Serial | 1x RS232 (rear I/O), 3x RS232 (by header) |
| Available I/Os | 1x 8-Bit GPIO |
| SATA | 4x Serial ATA III 600 Interface (up to 6GBit/s), NCQ, AHCI, RAID 0/1/5/10 |
| Expansion | 2x M.2 2230/2242/2280 (Key-M, PCIe/NVME SSD modules), incl. NVME RAID support 1x M.2 2230 (Key-E, WLAN/Bluetooth modules, incl. CNVi support) PCIe x16: 1x 16 lanes, Gen5 / 1x 4 lanes, Gen4 PCIe x8: 1x 4 lanes, Gen4 ("open slot") / 1x 4 lanes, Gen3 ("closed slot") PCIe x1: 2x Gen3 ("open slots") PCI: 1x 32Bit slot |
| Power connector | ATX (Multirail) plus 8-pin socket (12 V for CPU) |
| Input Voltage | Multirail |
| BIOS | AMI Aptio 5.x (UEFI) BIOS |
| Watchdog | Recovery BIOS, System and BIOS Password, Boot Sequence Control, Serial/USB- Port Access Protection, Write Protection for Flash BIOS, EraseDisk (BIOS Feature), Trusted Platform Module (TPM |
| Real Time Clock | integrated |
| Cooling | 4x PWM fan (CPU/3 x System) |
| Operating System | Windows 10 Windows 10 IoT Windows 11 Linux-64 |
| Mechanical Dimensions | ATX (243.8 x 304.8 mm / 9.6" x 12") |
| Operating Temperature | 0°C-60°C |
| Humidity | 5%-85% |
| Certifications | cTÜVus acc. IEC62368-1, CE Class B incl. Industrial Immunity, UKCA, FCC-B verified |
Downloads
Driver Updates
BIOS Updates
Datasheets
Datenblatt K3851-R ATX
[ k3851-r-atx_datasheet.pdf, 522.3 KB, Jul.09.2024 ]
Manuals
General Safety Instruction
[ general-safety-instructions.pdf, 628.88 KB, Aug.02.2024 ]
White Papers
Modules and Motherboards WP [eingeschränkter Download]
Tech Spec Sheet
Motherboard and SMARTCASE™ Tech Specs
[ productoverview_motherboards.pdf, 6.05 MB, Apr.15.2024 ]
Services
Kontron Services Brochure
[ kontron-services-brochure.pdf, 8.9 MB, Dec.17.2020 ]
Zubehör
|
COM Cable "long" S26361-F5000-K010 |
|
with fullsize slot bracket | |
|
VGA Converter Card S26361-F5000-R009 |
|
full/half bracket tbd | |
|
Single M.2 Carrier Board S26361-F5000-M001 |
|
M.2 PCIe only | |
|
DP 20P M to HDMI Adapter F5000-A007 |
|
DP 20P M to HDMI Adapter, up to 4k @ 60 Hz | |
|
M.2 Dual SATA Module F5000-M004 |
|
M.2 Dual SATA Module |
