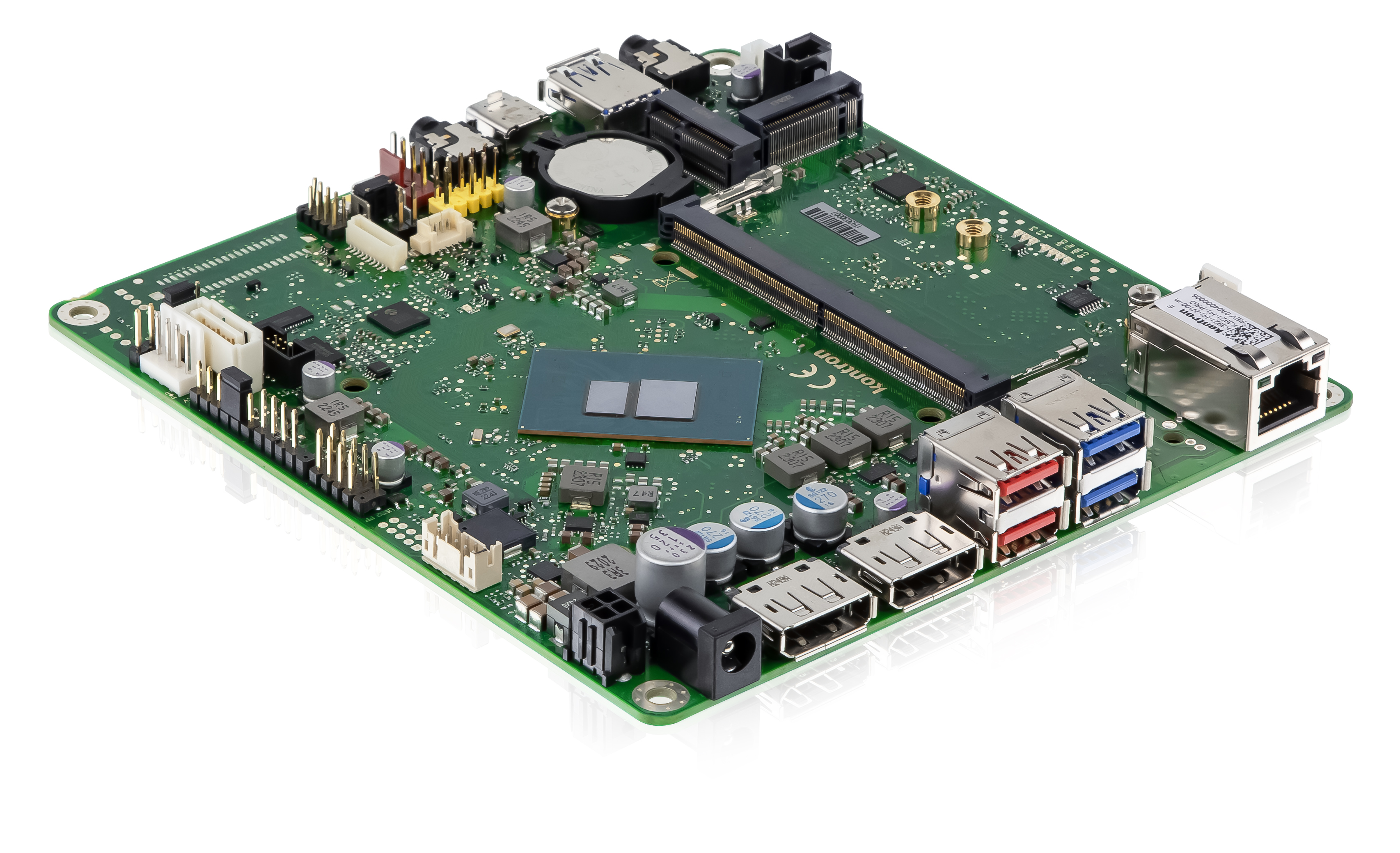

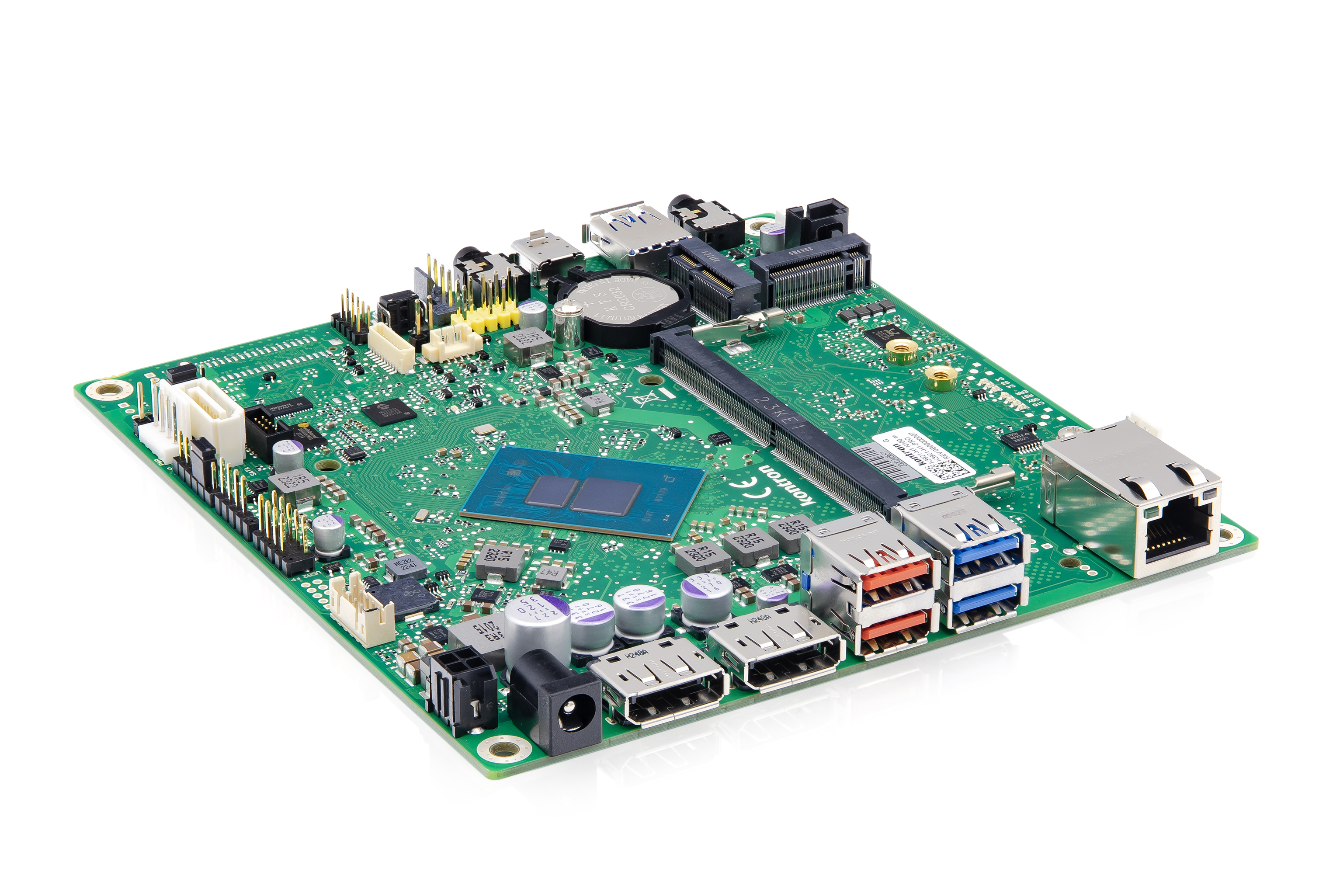

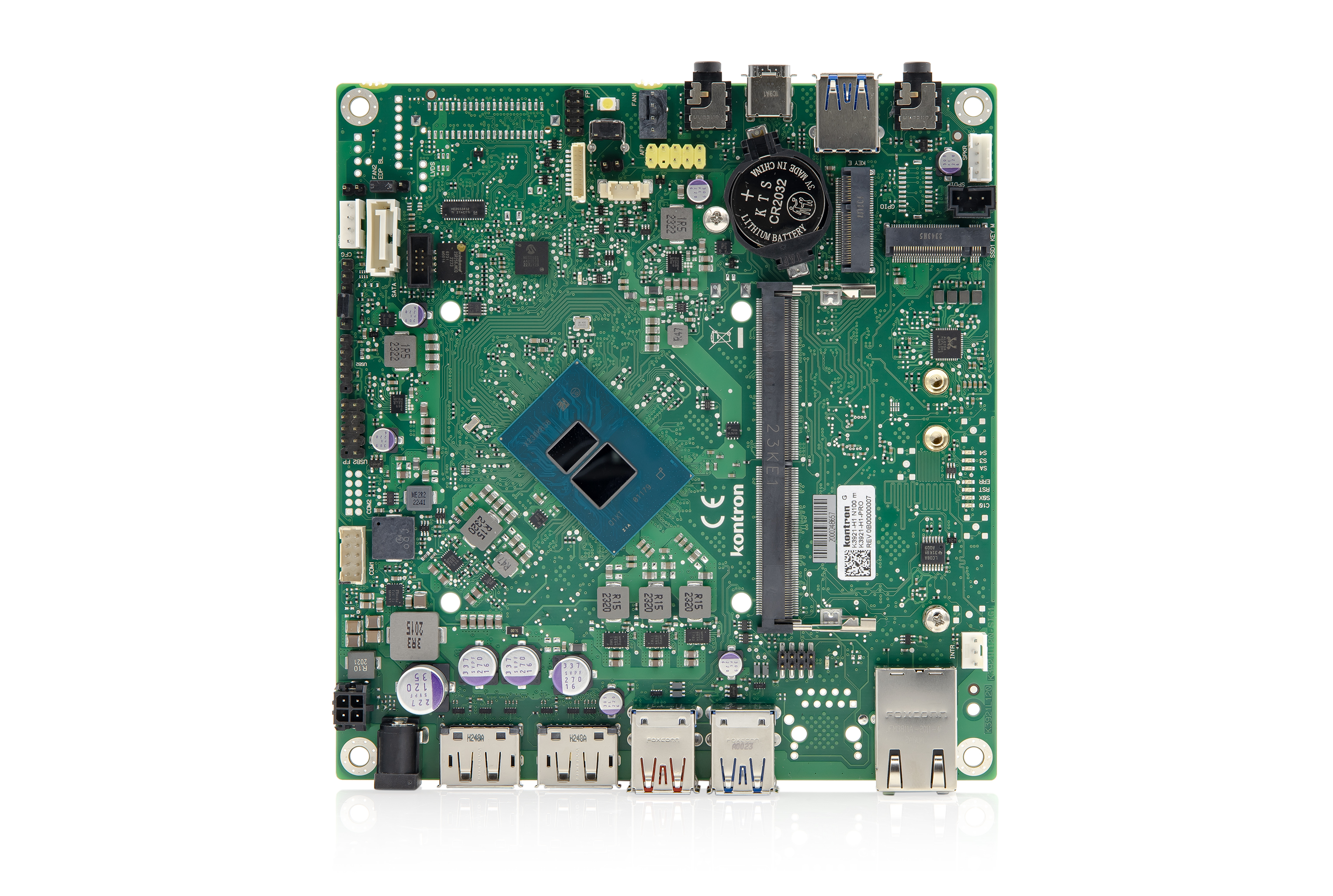

K3921-H mSTX Neu
Extended Lifecycle Motherboard mit Intel® Prozessor der N Serie
Mouseover Zoom loading...
Spezifikationen
- Neueste DDR5-Speichertechnologie für erstklassige Systemleistung
- Intel® UHD Gen12 Grafik - angetrieben durch Intel® Xe Architektur (SoC)

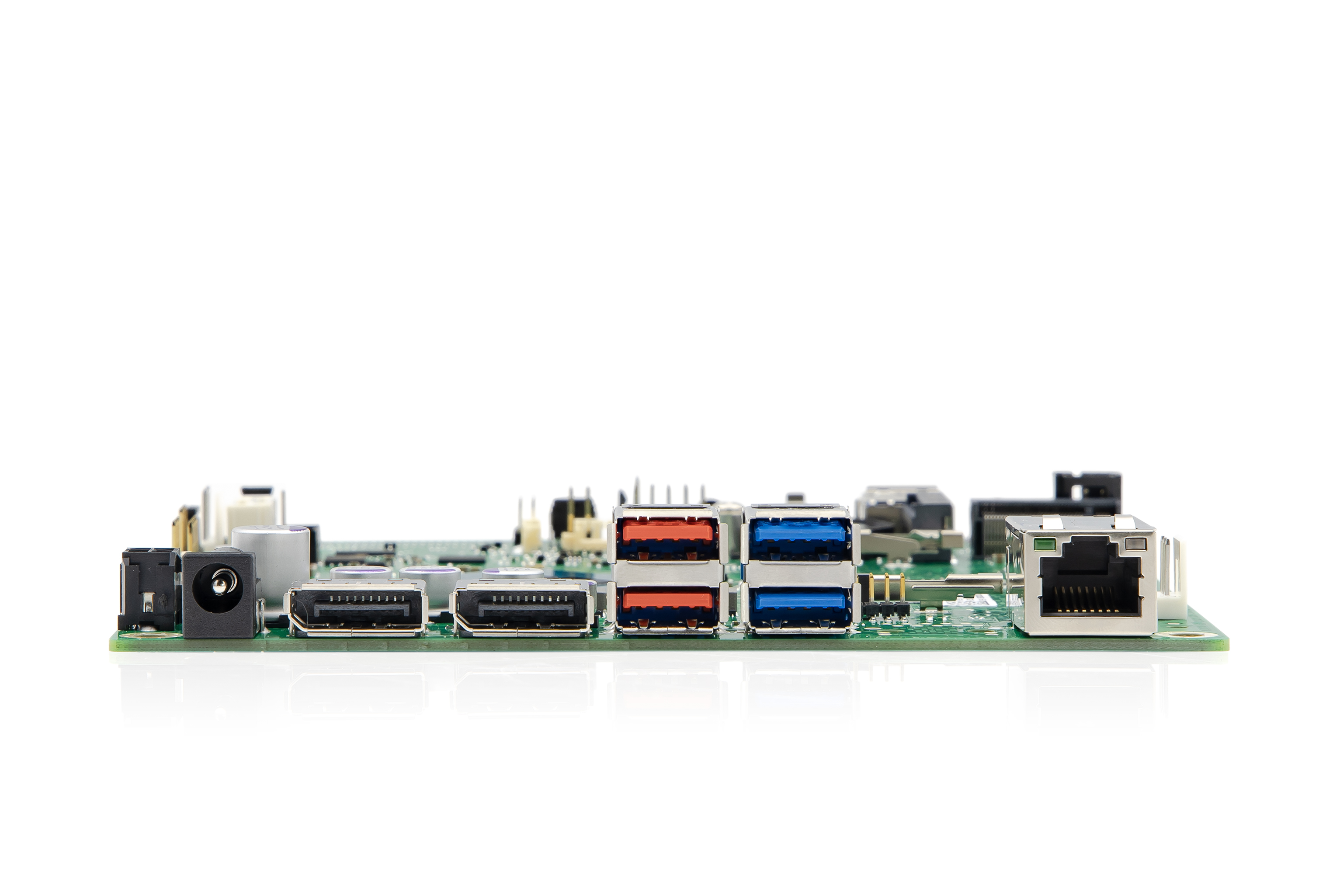

- Bis zu 2x DisplayPort 1.4 und 1x DisplayPort via USB Typ-C
- eDP V1.4b (4 K)
- Für den lüfterlosen Betrieb entwickelt
Das Extended Lifecycle mSTX Motherboard K3921-H basiert auf dem neuesten Intel® Prozessor N100 (Alder Lake N) mit leistungsfähiger UHD Gen12 Grafik auf Basis der Intel® Xe Architektur. Es verfügt über zwei DisplayPorts 1.4 und einen DisplayPort über USB-Typ-C an der Vorderseite sowie einen integrierten DisplayPort. Es werden drei unabhängige Displays mit bis zu 4K-Auflösung (2x 4K + 1x FHD) unterstützt. Das K3921-H ist mit einem M.2 Key-M-Anschluss mit PCIe- und SATA-Unterstützung ausgestattet und verfügt darüber hinaus über einen M.2-Steckplatz für WLAN/Bluetooth-Module (PCIe und CNVi) und andere PCIe-basierte Erweiterungskarten. Über den USB-Typ-C an der Vorderseite unterstützt das K3921-H den PowerDelivery Sink-Modus, USB 3.2 Gen1 und DisplayPort AlternateMode (DPoC). Dies macht es zur perfekten Lösung für Thin Client Anwendungen, in Kombination mit unserem sehr kompakten SMARTCASE™ S501 Gehäuse. Alle Komponenten sind für den 24/7-Dauerbetrieb ausgelegt und zugelassen.
Vorzüge der Kontron Motherboards:
- Höchste Qualität dank deutscher Entwicklung und Produktion
- Striktes Lifecycle Management und zuverlässige Produktpflege
- Umfassendes Feature- und Tool-Set
- Exzellenter technischer Support
- Geringe Gesamtkosten-Betrachtung
Eigenschaften
| Processor | Intel® Processors N-series |
| Chipset | H1: Intel® Processor N100 (4C/6W) SoC H6: Intel® Core™ i3-N305 (8C/15W) SoC |
| Main Memory | 1x DDR5-4800 SODIMM Sockets up to 32 GByte, non-ECC |
| Graphics Controller | Intel UHD Graphics driven by Intel® Xe with 24 execution units (EUs) |
| Display | 1x Embedded DP (eDP V1.4b up to 4K resolution2) Following max. display combinations are supported 2x DPP + 1x DPoC / 2x DPP + eDP / 1x DPP + 1x DPoC + eDP |
| Audio Controller | Realtek ALC256 |
| Audio | Stereo3, High Definition Audio Codec |
| Ethernet | Realtek RTL8111H with 10/100/1000 MBit/s |
| USB | 3x USB 2.0 (by headers) 2x USB 3.2 Gen1 (Rear), 1x USB 3.2 Gen1 (Front), 1x USB 3.2 Gen1 Type-C (Front) 2x USB 3.2 Gen2 (Rear) |
| Serial | 1x RS232 |
| Available I/Os | - |
| SATA | 1x Serial ATA III 600 Interface (up to 6GBit/s), NCQ, AHCI |
| Expansion | 1x M.2 PCIe 2230/2242/2280 (Key-M, PCIe x1 Gen3 + SATA, for NVMe and SATA SSD) 1x M.2 PCIe 2230 (Key-E, WLAN PCIe and CNVi support/Bluetooth USB modules) |
| Power connector | External/Internal DC-In (DC Jack/4-Pin Micro-Fit) |
| Input Voltage | DC Input 12V or 19-28V, max. 5A/65W (external DC-In), max. 10A/100W (internal DC-In) USB-C PowerDelivery (Sink, 20V, max. 100 W) |
| BIOS | AMI Aptio 5.x (UEFI) BIOS |
| Watchdog | BIOS POST-/BIOS BOOT-Watchdog |
| Real Time Clock | integrated |
| Cooling | 1x PWM fan (CPU/System) |
| Operating System | MS Windows 10, MS Windows 11, MS Windows 10 IoT, Linux-64 No legacy OS support, no MBR installation (UEFI only) |
| Mechanical Dimensions | Mini-STX: 5.5“ x 5.8“ (140 x 148 mm) |
| Operating Temperature | 0°C-50°C |
| Humidity | 5%-85% |
| Certifications | Planned: cTÜVus acc. IEC62368-1, CE Class B, UKCA, FCC-B verified |
Downloads
Datasheets
Datasheet K3921-H mSTX
[ k3921-h_mstx.pdf, 1.19 MB, Jul.11.2024 ]
Manuals
General Safety Instruction
[ general-safety-instructions.pdf, 628.88 KB, Aug.02.2024 ]
White Papers
Modules and Motherboards WP [eingeschränkter Download]
Tech Spec Sheet
Motherboard and SMARTCASE™ Tech Specs
[ productoverview_motherboards.pdf, 7.28 MB, Nov.21.2024 ]
Services
Kontron Services Brochure
[ kontron-services-brochure.pdf, 8.9 MB, Dec.17.2020 ]
Zubehör
|

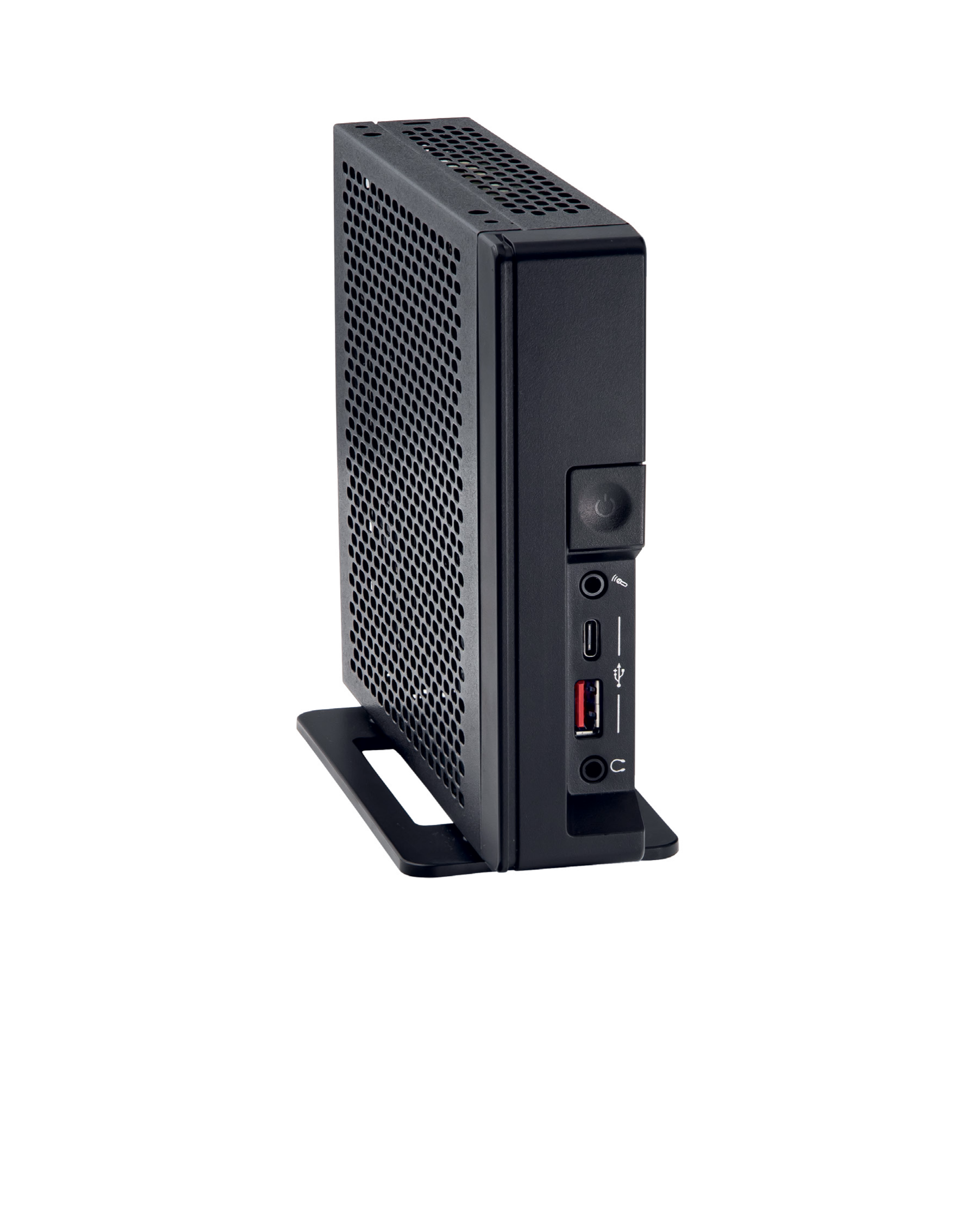

SMARTCASE™ S501
|
|
Gehäuse Kit Lösung für K3921-N & K3921-H mSTX | more |
|
AC Adapter S26361-F5000-P006 |
|
19V / 3.42A, 65W - w/o power cord | |
|
DrivePowerCable S26361-F5000-K001 |
|
Drive Power Cable for SATA HDD and SATA slimline DVD (length 200 + 200 mm) | |
|
COM Cable short w/o bracket S26361-F5000-K007 |
|
w/o slot bracket, length = 120mm; new 2mm pitch internal connector | |
|
COM Cable "long" S26361-F5000-K010 |
|
with fullsize slot bracket | |
|
WLAN Kit for SMARTCASE™ S511 S26361-F5000-W005 |
|
left (grey)/right (black) Antenna (incl. cable) to be fitted into mSTX chassis | |
|
Wall Mount Bracket for SMARTCASE™ S511 S26361-F5000-X001 |
|
2x Bracket per chassis incl. screws | |
|
VESA mount SMARTCASE™ S5xx S26361-F5000-X002 |
|
"E-Line bracket" | |
|
DC-In Holder for SMARTCASE™ S511 S26361-F5000-X003 |
|
Holder incl. screws | |
|
DP 20P M to HDMI Adapter F5000-A007 |
|
DP 20P M to HDMI Adapter, up to 4k @ 60 Hz |
